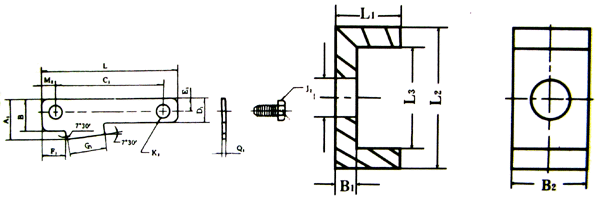

锁紧卡 LOCK DEVICE



型号
Ltem NO

基本尺寸   Dimensions   mm

螺栓
bolt

B1 B2 L1 d L2 L3

MSL44
MSL48
MSL56

4
4
4

20
20
24

12
12
12

7
9
9

21.5
25.5
25.5

13.5
17.5
17.5

M6×12
M8×16
M8×16

MSL60
MSL64
MSL72

4
5
5

24
24
28

12
15
15

9
9
9

28.5
31
32

20.5
21
20

M8×16
M8×16
M8×16

MSL76
MSL84
MSL88

5
5
5

28
32
32

15
15
15

12
12
14

34
34
38

24
24
28

M10×20
M10×20
M12×25

MSL96
MSL/530
MSL/560

5
7
7

36
40
40

15
21
21

14
18
18

38
48
48

28
28
29

M12×25
M16×30
M16×30

MSL/630
MSL/670
MSL/710

7
7
7

45
45
50

21
21
21

18
18
18

48
53
53

34
39
39

M16×30
M16×30
M16×30

MSL/750
MSL/850
MSL/950
MSL/1000

7
7
7
7

55
60
60
60

21
21
21
21

18
22
22
22

53
58
60
65

39
44
46
51

M16×30
M20×40
M20×40
M20×40

型号
Ltem NO

基本尺寸   Dimensions   mm

螺栓
bolt

B1 B2 L1 d L2 L3

MS44
MS52
MS60

4
4
4

20
24
24

12
12
12

9
12
12

30.5
33.5
38.5

22.5
25.5
30.5

M8×16
M8×16
M10×20

MS64
MS68
MS76

5
5
5

24
28
32

15
15
15

12
14
14

41
48
50

31
38
40

M10×20
M10×20
M12×25

MS80
MS88
MS96

5
5
5

32
6
36

15
15
15

18
18
18

55
55
63

45
43
53

M12×25
M16×30
M16×30

MS/500
MS/530
MS/560

5
7
7

40
40
45

15
21
21

18
22
22

63
65
68

45
51
54

M16×30
M16×30
M20×40

MS/630
MS/670
MS/710

7
7
7

50
50
55

21
21
21

22
22
26

75
80
83

61
66
69

M20×40
M20×40
M20×40

MS/750
MS/850
MS/900
MS/950
MS/1000

7
7
7
7
7

60
70
70
70
70

21
21
21
21
21

26
26
26
26
26

84
85
90
92
102

70
71
76
78
88

M24×50
M24×50
M24×50
M24×50
M24×50

型号
Ltem NO

基本尺寸   Dimensions         in
Q1 A1 B C1 D1 E1 F1 G1 J2 K2 L M2
max

p-48
p-52
p-56
p-60
p-64

p-68
p-72
p-76

0.125
0.125
0.125
0.125
0.125


0.125
0.125
0.125

1.125
1.156
1.156
1.375
1.132


1.250
1.250
1.500

0.750
0.813
0.781
0.969
1.031


0.969
1.000
1.094

2.711
2.938
3.148
3.407
3.601


3.828
4.022
4.281

0.625
0.656
0.625
0.844
0.781


0.781
0.750
0.906

0.312
0.352
0.334
0.460
0.424


0.394
0.394
0.461

0.625
0.656
0.656
0.844
0.812


0.812
0.812
1.125

1.000
1.063
1.125
1.250
1.313


1.375
0.375
1.375

5/16-18×5/8
5/16-18×5/8
5/16-18×5/8
3/8-16×3/4
3/8-16×3/4


3/8-16×3/4
3/8-16×3/4
1/2-13×7/8

0.375
0.375
0.375
0.438
0.438


0.438
0.438
0.562

3.500
3.750
3.938
4.344
4.531


4.750
4.906
5.438

0.406
0.406
0.406
0.469
0.469


0.469
0.438
0.594
