锁紧垫圈 LOCK WASHER

内 径  d=10~280mm

Inside diamet  d=10~280mm

型号
Ltem NO

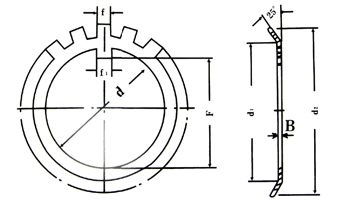

基本尺寸   Dimensions   mm

重量
W.t(kg)

d d1 d2 F B f f1

MB0
MB1
MB2

10
12
15

13.5
17
21

21
25
28

8.5
10.5
13.5

1
1
1

3
3
4

3
3
4

0.131
0.20
0.26

MB3
MB4
MB5

17
20
25

24
26
32

32
36
42

15.5
18.5
23

1
1
1.25

4
4
5

4
4
5

0.32
0.35
0.64

MB6
MB7
MB8

30
35
40

38
44
50

49
57
62

27.5
32.5
37.5

1.25
1.25
1.25

5
5
6

5
5
6

0.78
1.05
1.24

MB9
MB10
MB11

45
50
55

56
61
67

69
74
81

42.5
47.5
52.5

1.25
1.25
1.5

6
6
7

6
6
8

1.52
1.60
1.96

MB12
MB13
MB14

60
65
70

73
79
85

86
92
98

57.5
62.5
66.5

1.5
1.5
1.5

7
7
8

8
8
8

2.53
2.90
3.34

MB15
MB16
MB17

75
80
85

90
95
102

104
112
119

71.5
76.5
81.5

1.5
1.8
1.8

8
8
8

8
10
10

3.56
4.65
5.24

MB18
MB19
MB20

90
95
100

108
113
120

126
133
142

86.5
91.5
96.5

1.8
1.8
1.8

10
10
10

10
10
12

6.10
6.70
7.65

MB21
MB22
MB23

105
110
115

126
133
137

145
154
159

100.5
105.5
110.5

1.8
1.8
2

12
12
12

12
12
12

8.26
9.40
10.30

型号
Ltem NO

基本尺寸   Dimensions   mm

重量
W.t(kg)

d d1 d2 F B f f1

MBL24
MB24
MB25

120
120
125

135
138
148

152
164
170

115
115
120

2
2
2

12
12
12

14
14
14

7.00
10.50
11.80

MBL26
MB26
MB27

130
130
135

145
149
160

161
175
185

125
125
130

2
2
2

12
12
14

14
14
14

8.00
11.80
14.40

MBL28
MB28
MB29

140
140
145

155
160
172

172
192
202

135
135
140

2
2
2

14
14
14

16
16
16

9.00
14.40
16.80

MBL30
MB30
MB31

150
150
155

170
171
182

189
205
212

145
145
147.5

2
2
2.5

14
14
16

16
16
16

10.00
15.50
20.90

MBL32
MB32
MB33

160
160
165

180
182
193

199
217
222

154
154
157.5

2.5
2.5
2.5

16
16
16

18
18
18

14.00
22.20
24.10

MBL34
MB34
MBL36

170
170
180

190
193
200

211
232
222

164
164
174

2.5
2.5
2.5

16
16
18

18
18
20

15.0
24.80
16.00

MB36
MBL38
MB38

180
190
190

203
210
214

242
232
252

174
184
184

2.5
2.5
2.5

18
18
18

20
20
20

25.80
17.80
27.80

MBL40
MB40
MB44

200
200
220

222
226
250

245
262
292

194
194
213

2.5
2.5
3

18
18
20

20
20
24

22.00
29.30
35.00

MB48
MB52
MB56

240
260
280

270
300
320

312
342
362

233
253
273

3
3
3

20
24
24

24
28
28

45.00
60.00
62.40
